進料尺寸:400-2200mm
處理能力:1000-10000kg/h
應用領域:橡膠廠,廢品收購站。
適用物料:油漆桶、廢舊輪胎、電路板、油桶、塑料桶、汽車骨架
產品介紹:

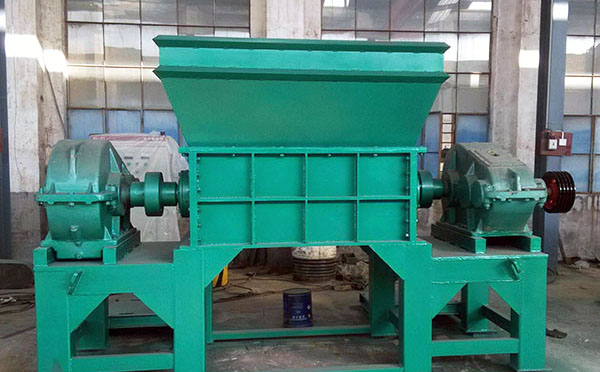

四軸撕碎機是河南中聯德美生產的一種多軸輔助大體積物料破碎機,該機可用于各種冰箱、電視機殼、汽油桶、柴油桶的破碎加工,在設備特點上四軸撕碎機相對雙軸撕碎機破碎比更大,設備投資成本更低,更加適合于批量薄體物料的粉碎加工。該機在設備組成上采用4組撕碎刀組,通過軸間配合實現木材、塑料、金屬、垃圾等物料的初級輔助破碎、輔助進料,進而通過底部兩軸及偏軸的撕碎作業。河南中聯德美四軸撕碎機為多軸聯動控制設備,該機在技術優勢上可實現軸間同步連續作業加工。
突出優勢:
1、篩網可按用戶需求定制安裝拆卸均為液壓控制。
2、刀具壽命長,利用率高,可多次維護。
3、控制系統:采用PLC控制系統,操作及維護簡單。
4、主刀標準的為雙爪材質為合金工具鋼輔刀標準的為四爪材質。
5、機體設計合理,采用高耐磨鋼焊接或鑄造而成設備運轉更加穩定。
6、主軸同步設計,可有效的避免設備亂步現象。
工作原理:
采用四套裝有刀片的轉子在機體的固定作用下由加速機帶動主軸旋轉,當物料進入機腔后大塊物料先由上部的兩套轉子進行物料固定和粗碎,經過固定拉入后的物料再由底部轉子強制撕碎,經過齒盤加工破碎后的物料直接通過底部排出機腔。在設備電路控制系統上采用可編程控制器做為主控器,通過交流接觸器、電磁換向閥控制電機及液壓系統的快速閉合,并集成了同步調速系統可有效的保障四軸的同步性,進而為設備運轉過程中的率和高入料性能奠定了基礎。
四軸撕碎機組成:
1、撕碎機刀片
撕碎機刀片分為定刀和動刀,定刀通過內部六邊形卡位孔固定于撕碎機主軸上對物料進行破碎加工。
2、撕碎機主軸
正六邊形界面軸,通過軸承和聯軸器與減速機鏈接。
3、撕碎機機箱
主要為軸承的安裝及主軸的固定提供支撐,同時為四軸聯動破碎提供較為封閉的空間。
4、軸承
通過內部承壓圓柱減少主軸轉動過程中的摩擦力,從而減少扭矩?fù)p耗。
5、減速機
通過減速機調整電機輸出轉速,同時減少主軸沖擊帶來的電機損壞,增大主軸扭矩。
6、支撐架、篩網、電機、料斗、配電柜、電磁換向閥、等控制和其它附件。
